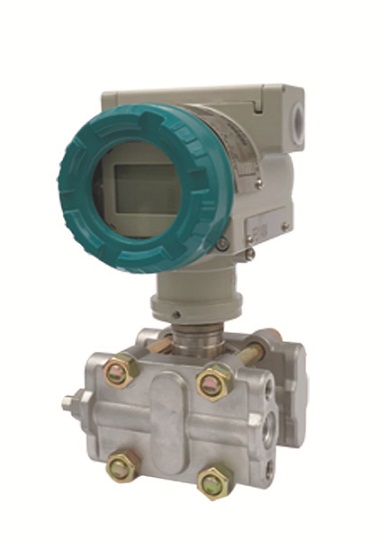

PDS423绝对压力变送器

PDS423绝对压力变送器用于测量液体、气体或蒸汽绝对压力，并将其转换为4-20 mA d.c.电流（叠加HART数字通信）或PROFIBUS-PA通信信号、FF通信信号输出；可通过通信设备实现远程设定、监控等功能。



精确度



量程比：r≤10            δ≤0.074%



量程比： 10＜r≤30    δ≤0.0074r%



包括基本误差、回差、端基一致性和重复性影响



长期稳定性



δ≤0.1 %FS/5年



温度影响



δ≤(0.08*r+0.1)%        -10℃～+60℃



δ≤(0.1*r+0.15)%/10℃     -40℃～-10℃及+60℃～+85℃



电源负载影响



在15.8V≤U≤45V、230?≤R≤500?的范围内，电源变化的影响不超过标定量程的0.005%/V。



电磁兼容性



在如下的电磁环境条件下，影响量不超过所设量程的0.1%。



磁场强度：≤400A/m



射频干扰：≤10V/m（80MHzà1GHz）



静电干扰： ≤8000V



电快速瞬变脉冲群干扰：≤2000V（5kHz）





过程介质



气体、液体或蒸汽



显示



LCD显示器包含五位主变量、五位单位及其他标志段码。



适用温度



环境温度：-40～+85℃（充灌硅油）



-35～+85℃（LCD显示）



（本安防爆产品≤60℃）



过程温度：-40～+120℃



适用湿度



相对湿度≤95%



故障报警



当变送器部件出现故障时，自诊断程序按照用户的选择，驱动输出警告信息或可设定的报警电流。使用手持终端可查阅故障信息。



组态



本机按键设定或通过通信实现组态。



阻尼设定



0～100秒（通过通信或本机设定）再加上变送器固有的响应时间（约0.2秒）。



手持终端



可选用符合HART、PA、FF协议相应的手持通信器，且必须包含用于压力变送器的程序数据包。



重量



普通型1.6kg（不锈钢外壳：4.0 kg）



外壳防护



外壳防护等级：IP67



防爆认证



本质安全（Ex iaⅡC T6）和隔爆（Ex dⅡC T6）
